元拓盘扣外架系统怎么样?

发布时间:2020/5/6 17:06:31 浏览量:1459

盘扣外架系统主要由盘扣式脚手架搭建而成,盘扣式脚手架是一款承载能力强、结构简单、灵活适用新型脚手架产品。从目前国内使用情况来看,多用于大型工程或模板支撑体系当中。元拓盘扣外架系统怎么样?来看看元拓集团小编的讲述。



1、使用盘扣式脚手架的用于模板支架应根据施工方案计算得出的立杆排架尺寸选用定长的水平杆,并应根据支撑高度组合套插的立杆段、可调托座和可调底座。


2、当搭设高度不超过8m的满堂承插型盘扣式脚手架支撑系统时,支架架体四周外立面向内的靠前跨每层均应设置竖向斜杆,架体整体底层以及顶层均应设置竖向斜杆,并应在架体内部区域每隔5跨由底至顶纵、横向均设置竖向斜杆或采用扣件钢管搭设的大剪刀撑。当满堂模板支架的架体高度不超过4节段立杆时,可不设置顶层水平斜杆;当架体高度超过4节段立杆时,应设置顶层水平斜杆或扣件钢管水平剪刀撑。


3、当搭设高度超过8m的满堂模板支架时,竖向斜杆应满布设置,水平杆的步距不得大于1.5m,沿高度每隔4~6个节段立杆应设置水平层斜杆或扣件钢管大剪刀撑,并应与周边结构形成可靠拉结。对长条状的独立高支模架,架体总高度与架体的宽度之比H/B不应大于3。


4、当盘扣式脚手架模板支架搭设成独立方塔架时,每个侧面每步距均应设竖向斜杆。当有防扭转要求时,可在顶层及每隔3~4步增设水平层斜杆或钢管水平剪刀撑。

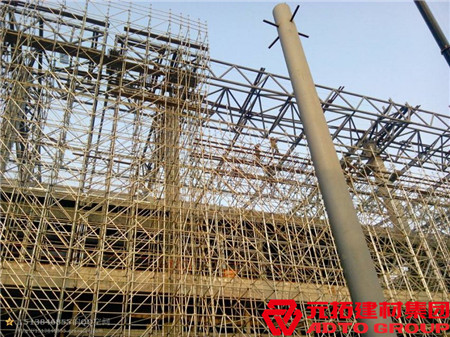

元拓盘扣外架系统怎么样?


5、模板支架立杆可调托座的伸出顶层水平杆的悬臂长度严禁超过650mm,可调托座插入立杆长度不得小于150mm;架体较顶层的水平杆步距应比标准步距缩小一个盘扣间距。


6、盘扣式脚手架模板支架应设置扫地水平杆,可调底座调节螺母离地高度不得大于300mm,作为扫地杆的水平杆离地高度应小于550mm。当可调底座调节螺母离地高度不大于200mm时,靠前层步距可按照标准步距设置,且应设置竖向斜杆,并可间隔抽除靠前层水平杆形成施工人员进入通道,与通道正交的两侧立杆间应设置竖向斜杆。


7、模板支架应与周围已建成的结构进行可靠连接。


8、当新型盘扣式脚手架模板支架体内设置人行通道时,应在通道上部架设支撑横梁,横梁截面大小应按跨度以及承受的荷载确定。通道两侧支撑梁的立杆间距应根据计算结果设置,通道周围的模板支架应连成整体。洞口顶部应铺设封闭的防护板,两侧应设置安全网。通行机动车的洞口,必须设置安全警示和防撞设施。


更多脚手架方面的知识,可以在线咨询元拓建材客服,或继续阅读《国内有哪些做得好的脚手架厂家?》。
